深孔鉆床液壓裝置是分散配置的其中一種，下面，由睿佳冷卻器來為您介紹一下。

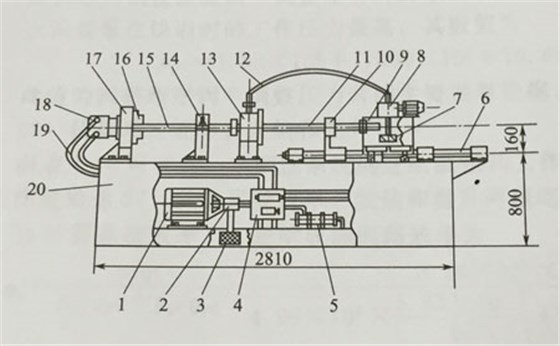

床身20為焊接件，床身底部用鋼板隔開焊接成液壓系統的油箱，電動機1及其驅動的液壓泵2、液壓控制閥4、冷卻器5等液壓元件分散布置在機器各處。床身上面固定液壓馬達座17、對開式軸承座14、油封頭13及推進裝置10等部件。鉆頭和中空鉆桿11為兩體，用矩形螺紋連接。固定在床身上的油封頭13用于工件15的支撐、右端面軸向定位并通過進油軟管12導入電機齒輪泵組來的排屑用油。推進裝置10上裝有軸向移動滑座，鉆桿11與滑座固定，裝有電機齒輪泵組8的隨動油箱9與鉆桿右端部固連，油箱下面裝有四個尼龍小輪，液壓缸6通過滑座帶動鉆桿實現鉆削運動，油箱隨鉆桿移動。
