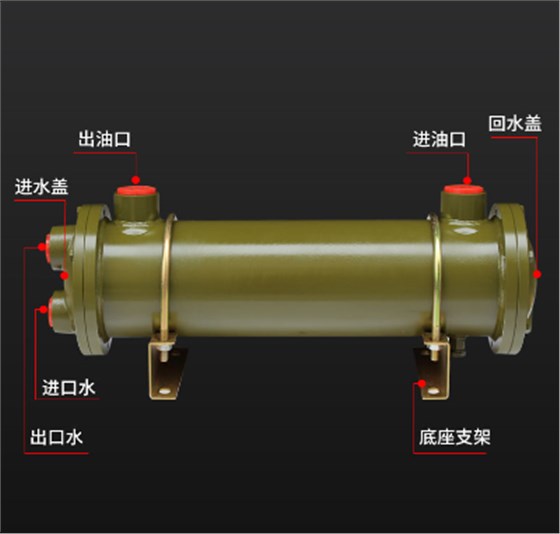

管殼式水冷卻器由外部殼體、內部冷卻器體兩大部份組成。

外部殼體包括：筒體、進水蓋和回水蓋。其上設有進、出油口和進、出水口，并附設排油、排水、排氣螺塞等。

管殼式水冷卻器工作時，熱介質是由管筒上的進油口進入，順序經(jīng)各折流通道，曲折地流至出油口流出。而冷介質則采用雙管程流動，從進水口經(jīng)分水蓋進入一半換熱管之后，再從回水蓋流入另一半換熱管進入另一側分水蓋，然后從出水口流出。冷介質在雙管程流過程中，吸收熱介質放出的熱量，使工作介質保持額定的工作溫度。
